Střecha úlku s vyjímatelnou izolační vrstvou

Autor řešení (nápadu):  Ondřej Hercog a Čmeláci PLUS
Testováno v praxi:  ANO od sezony 2018
Výsledky testování:  ověřené, bezpečné při dodržení výrobních doporučení a metodiky používání
Skupina chovatelů, pro které je pomůcka vhodná:  bez omezení
Odůvodnění: bezpečné těsnění střechy, možností vyjmout tepelně izolační vložku v letních měsících tak, aby bylo možné chladit střechu a tím i hnízdo v úlku
Poznámka: technologie výroby dle vlastních možností, vždy ale tak, aby byla konstrukce střechy tuhá a odolná povětrnostním podmínkám

Úvod

Střecha je důležitou součástí úlku o a jejím významu  pro úlek se více dozvíte ZDE

Výrobci úlku řeší tyto požadavky s různým úspěchem.  Podobnou střechu, jakou vám zde popíšeme, zatím v ČR vyrábí pouze jeden výrobce. Střechu má řešenou tak, že se tepelně izolační deska dá vyjmout, což považujme za dobré řešení.

Navrhli jsme tedy řešení, které případné nedostatky komerčně vyráběných střech eliminují.

Střecha podle našeho návrhu je:

  • robustní
  • tuhá
  • dobře těsní
  • těžká tak, že jí vítr neodnese (tato konstrukce v rozměrech 50x50cm váží cca 4,5kg)

Naše řešení má ještě následující výhody a to když vyjmete tepelně izolační desku, tak střecha:

  • bude stále dobře těsnit
  • díky tomuto řešení se k hnízdu neprokoušou běžné druhy parazitů
  • bude sedět díky rámečku z latí ve stejné výšce
  • nebude tedy dosedat na okénko větrání, nebo jiné části konstrukce

Vyrobit si vlastními silami kvalitní střechu úlku nebo upravit stávající do požadovaných parametrů, není tak složité. Snad ale budou všichni výrobci vyrábět dobré střechy sami a dodávat vám kvalitní zboží. ˇřada z nich již to umí = jde to.

Pokud se vám výrobce dodaní střecha v průběhu sezóny rozlepí, nebo deformuje – reklamujte to, protože to výrobce to donutí střechu upravit.

Doporučujeme použít toto řešení střechy v kombinaci s ochranou síťkou. Výrazně tak výšíte ochranu obyvatel úlku proti útokům parazitů.

O našem řešení jsme psali na našich stránkách opakovaně, viz například ZDE



Čmeláci PLUS  - Střecha s vyjímatelnou izolační vložkou

Střecha s vyjímatelnou izolační vložkou
Zdroj FB Čmeláci PLUS



Čmeláci PLUS - Střecha úlku je nasazena a pod ní savý hadr pro odvod vlhkosti

Střecha úlku je nasazena, pod ní savý hadr pro odvod vlhkosti
Foto O. Hercog 6/2019

Čmeláci PLUS - Úlek s větráním z HT trubky

Úlek s větráním z HT trubky
Foto O. Hercog 5/2020

Materiál na výrobu střechy

Na výrobu střechy se velmi dobře osvědčily voděodolné překližky. Naopak se nehodí dřevotřísky a OSB desky, ty ve vlhku mění tvar a vlastnosti.

Materiál

  • Konstrukce – velmi dobrá je betonářská překližka, je homogenní a má povrchovou úpravu, že je prakticky nezničitelná. Tento materiál se dá pořídit v hobby marketu, kde vám ho uříznou na míru a vy díly doma jen smontujete.
    V hobby marketu se prodává velmi vhodná betonářská překližka 18mm (tmavá)
  • Izolační deska – polystyren 30 mm
  • Latě – přesné hoblované smrkové/borové latě z hobby marketu, výška 30 mm, šířka 40-50mm
  • Těsnění – doporučujeme nízké měkké těsnění, v našem návrhu je použito těsnění na ventilátory, vz doporučené materiály ZDE
  • Silikonový tmel – na dotěsnění netěsností a spojů
  • Barva – akrylátová barva pro exteriéry
  • Lepidlo na dřevo
  • Vruty do dřeva se zápustnou hlavou – např. průměr 3-5mm, délka 40-45mm (podle tloušťky desky použití na střechu konstrukce
  • Doplňková deska na střechu (není zdokumentována na fotografiích) – deska z plastu, nebo starého PCV linolea

Rozměry střechy

Rozměry zde uvádíme orientační pro úlek s půdorysem korpusu 30 x 30 cm.  Pokud si budete střechu vyrábět, upravte si rozměry podle svého úlu.

Poznámka: úlky některých výrobců mají designové provedení – přední stěna má boční stěny kulaté (velký rádius).  Jde jen o design funkční význam zde není. Při aplikaci našeho návodu vám bude rádius vadit, stejně jako při aplikaci doplňkové tepelné izolace.
Konstrukci střechy tedy upravte, nebo zvažte jestli rádius ze steny neodstranit (postupujte s ohledem na záruční lhůtu úlku).

Rámeček, kterým je střecha posazena na korpus úlku, má přesah na výšku, aby střecha nespadla a také vůli do stran, aby pod ní šel vložit savý hadr pro odvod vlhkosti.

Pokud uděláte střechu přesnou, hadr pod ni nepůjde vložit a jakmile střecha vlivem vlhkosti navlhne, změní velikost a nepůjde snadno nasadit nebo sejmout.

Řešení:

  • Přesah střechy byl měl být alespoň 5- 10 cm proti půdorysu úlku (větší přesah je lepší)
  • Rámeček, kterým je střecha posazena na korpus úlku, má:
    přesah na výšku 10-20mm, aby střecha nespadla
    – vůli do stran 5-10mm, aby pod ni šel vložit savý hadr pro odvod vlhkosti
  • Dobré je na střechu připevnit (přilepit) doplňkovou střechu, například ze starého linolea, s půdorysem větším než konstrukce střechy. Vytvoříte tak další bezpečný přesah pro odkapávání dešťové vody

Upozornění:

  • Při konstrukci střechy, kdy aplikujete těsnění na vnitřní rámeček ve střeše, zvolte šířku rámečku takovou, aby těsnil i při posunutí střechy do strany.
  • Současně nedělejte těsnění širší, protože občas mají čmeláci tendenci těsnění rozkousávat.

Konstrukce střechy

Postup výroby:

  • Střecha se skládá z ploché desky  čtvercového půdorysu (zde 50x50cm) a
    obvodového rámečku o výšce cca  50mm ( pro výšku latě 30mm a přesah 20mm).
  • Obvodový rámeček je spojen vruty do dřeva.
  • Obvodový rámeček je vyrobit přesně, aby se nekroutil. na spoje se doporučuje použít lepidlo.
  • Obvodový rámeček je ke střeše přilepen a přišroubován, při montáži použijte podobné vruty .
  • Vnitřní rámeček je složen z přesných hoblovaných latí.
  • Díly rámečku jsou vloženy do konstrukce střechy na vrstvu lepidla a přišroubovány vruty.
  • Doporučuje se spoje a případné netěsnosti utěsnit silikonovým tmelem.
  • Střechu opatřete nátěrem.
  • Vnitřní rámeček opatřete těsněním.
  • Při lepení těsnění buďte přesní – ve spojích nesmí být mezery. to se dá řešit tak, že nejprve nalepíte těsnění na dvou protilehlých stranách.
    Pásky těsnění, které vložíte mezi ne udělejte o několik mm delší = těsnění se po nalepeni roztáhne a bude dobře těsnit i ve spojích.

Upozornění

  • Pokud máte opatřen korpusu úlku těsněním, další těsnění na střechu není nutné.
  • Při konstrukci střechy, kdy aplikujete těsnění na vnitřní rámeček ve střeše, zvolte šířku rámečku takovou, aby těsnil i při posunutí střechy do strany.
  • Současně nedělejte těsnění širší, protože občas mají čmeláci tendenci těsnění rozkousávat.
  • Ze stejných  důvodů není ani vhodné vysoké těsnění.

Kontrola

  • V konstrukci nesmí být netěsnosti a střecha se nesmí kroutit – nedosedala by na korpus úlku.
  • Pokud střecha přesně v celém rozsahu nedosedá na korpus úlku, vzniknou byť malé netěsnosti, které jsou snadným vstupem parazitů.
  • Na chybu pak může chovatel přijít, až když hledá příčinu napadení jinak dobře zabezpečeného úlu.

Čmeláci PLUS - Střecha úlku bez dodatečné izolace proti dešťovévodě

Čmeláci PLUS – Střecha úlku bez dodatečné izolace proti dešťové vodě
Foto O. Hercog 6/2019

Čmeláci PLUS - Střecha úlku detail konstrukce rámečku

Střecha úlku detail konstrukce rámečku
Foto O. Hercog 6/2019

Čmeláci PLUS - Střecha úlku detail konstrukce rámečku

Střecha úlku detail konstrukce rámečku
Foto O. Hercog 6/2019



Čmeláci PLUS - Střecha úlku s vyjmutou tepelnou izolaci - pohled na vnitřní rámeček a těsnění

Střecha úlku s vyjmutou tepelnou izolaci – pohled na vnitřní rámeček a těsnění
Foto O. Hercog 6/2019



Tepelná izolace střechy

Střecha musí, stejně jako korpus úlku, tvořit tepelnou izolaci ulku.

Postup:

  • Vyřízněte a vložte do vnitřního rámečku desku z polystyrenu.
  • Desku přichyťte jedním či dvěma vruty s větší hlavou

Upozornění:

  • pokud není deska z polystyrénu chráněná proti čmelákům, je lepší ji po sezóně vyhodit a nahradit novou čistou
  • v sezóně 2020 jsme totiž zaznamenali řadu případů, kdy se přímo v desce ukrývaly larvy parazitického brouka Antherophagus nigricornis

Čmeláci PLUS - Střecha úlku s tepelnou izolací

Střecha úlku s tepelnou izolací
Foto O. Hercog 6/2019

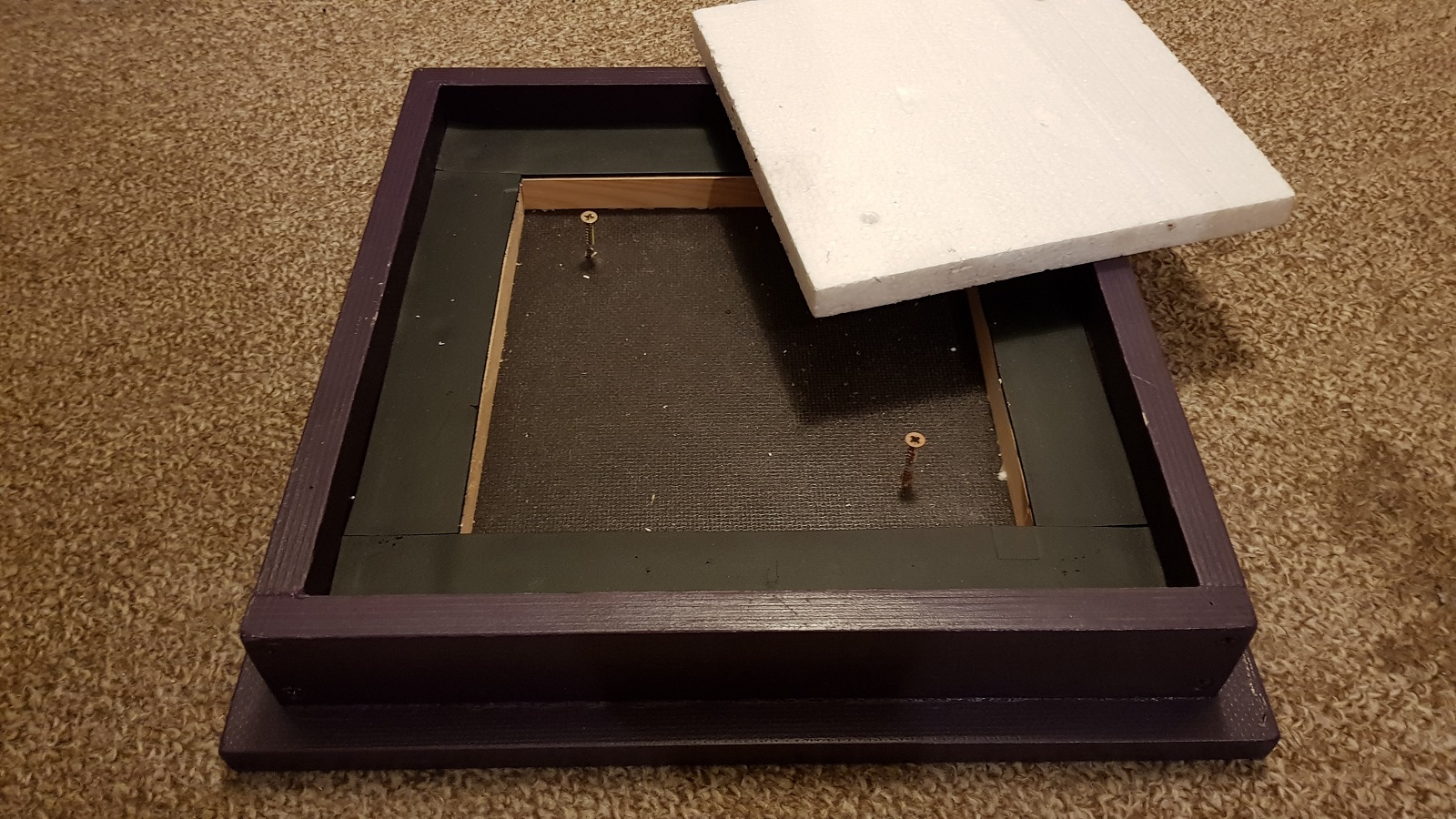

Čmeláci PLUS - Střecha úlku s vyjmutou tepelnou izolací

Střecha úlku s vyjmutou tepelnou izolací
Foto O. Hercog 6/2019



Dodatečná izolace střechy proti vodním srážkám

Vyplatí se střechu vyrobit či pořídit z kvalitního materiálu. Životnost střechy prodloužíte tím, že na její horní stranu připevníte další voděodolnou vrstvu a doplníte kvalitním nátěrem.

Podstatné je, že můžete vytvořit větší přesah pro okapávání srážkové vody ale nebudete zbytečně zvyšovat váhu střechy

Postup:

  • Jako doplňující vrstvu na střechu připevněte desku z plastu – v hobby marketech jsou k dostání PVC desky. Lze využít i starého lina.
  • Optimální je takovou izolaci přilepit, například Chemoprenem.
  • Nepoužívejte asfaltované pásy – páchly by.
  • Nedoporučujeme používat plech, ten se v teplu rozehřeje a úl by se přehřál. Kapky dopadajícího deště na plechovou desku by navíc rušily obyvatele úlku.
    Poznámka: někteří výrobci výrobci používají, počkáme si na zkušenosti většího počtu chovatelů
  • Pokud budete doplňovat střechu o dodatečnou izolaci, udělejte jí s přesahem alespoň dalších 20 mm na každé straně – voda bude lépe odkapávat a nebude zatékat do konstrukce střechy.
